Smartmedia Gateway Patton SN10100 4E1(120 canales)

Descripción
Datos técnicos
Descargas

Patton SmartNode SN10100 SS7 Media Gateway

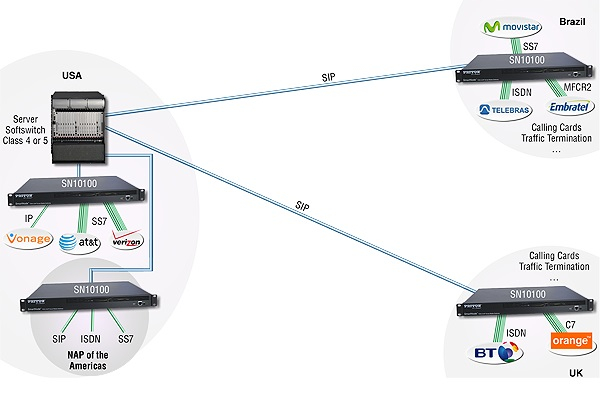

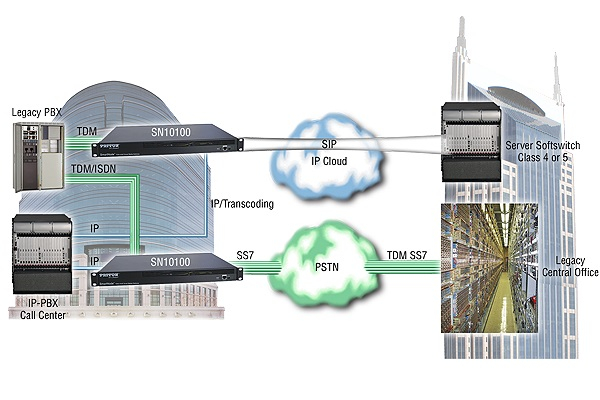

El Patton Smarnode 10100 permite la entrega de servicios VoIP haciendo de puente para el tráfico de voz entre la red telefónica conmutada -basada en la multiplexación por división del tiempo- y las redes IP como Internet. Los proveedores de servicios están añadiendo capacidades VoIP a sus redes para reducir sus costes de interconexión con otros proveedores , reduciendo así el coste del despliegue de sus redes, o simplemente transportando voz a través de los backbones IP. Aunque se encuentre en el núcleo de la red o en la frontera, el gateway SmartNode permite a los proveedores introducir VoIP dentro de sus red mientras se mantiene la calidad y la fiabilidad de las RTC tradicionales.

INTERFAZ TDM

Los proveedores de servicios, ya sea proveyendo servicios de voz locales, larga distancia o internacionales, están conectados con multiples proveedores usando enlaces T1/E1/J1. Es crítico para estos proveedores ser capaces de establecer rápidamente nuevas interconexiones sin tener que instalar nuevos elementos de red. Por tanto el gateway SmartNode 10100 ofrece flexibilidad y puede ser configurado para soportar interfaces T1/E1/J1.

Protocolos de señalización y control

La flexibilidad en la selección y despliegue de enlaces TDM es un requisito clave para los servicios de los proveedores, así como la necesidad de soportar señalización de múltiples protocolos con los que trabajan los distintos proveedores es igual de importante. Cada gateway SN10100 soporta de forma concurrente RDSI, SS7/CC7, CAS(R2),SIP y señalización SITGRAN. La capacidad de proveer tanto switching como conversión a través de los múltiples protocolos TDM e IP de señalización a la vez es primordial para permitir flexibilidad operativa y reducir coste que permiten llevar a los operadores a expandir sus redes. En paralelo con la señalización de protocolos TDM e IP mencionados arriba, los dispositivos SN10100 también soportan el protocolo de control H.248 para gateways , por lo que es compatible con cualquier softswitch para controlar un gateway mientra que cumpla el protocolo H.248. Mientras que el softswitch administra las interacciones en el control de llamadas, el SN10100 maneja la transmisión de datos de la llamada así como el cualquier trancodificación necesaria.

Administración de datos

Los proveedores de servicio utilizan uno o más codecs en sus redes VOIP según busquen ahorrar ancho de banda, para suministrar cierta calidad de voz o simplemente para interoperar con otros dispositivos VoIP u otros proveedores. La habilidad de soportar mútiples codecs diferentes de forma concurrente y distribuirlos en tiempo real en el tráfico es clave en la convergencia de redes. El gateway Smartnode 10100 proporciona soporte para diversos tipos de redes ya sean cableadas , móviles o redes de telefonía IP, proporcionando una transcodificación sin fallos en tiempo real. El gateway tiene soporte para G.711, G723.1, G.726, y vocoders IP tal y como AMR, AMR-WB (G.722.2), GSM-FR/GSM-EFR, EVRC/QCELP, G.728, G.729eg, e iLBC. Los gateways SN10100 ofrecen selección de codecs por canal de manera independiente. Esto significa que es posible asignar diferencites Vocodersa canales distintos, según el canal. Los dispositivos pueden funcionar con todos los codecs de forma concurrente y así no disminuir el rendimiento del sistema. Los gateways SN10100 proporcionan soporte al fax basado en internet, también conocido como Fax sobre IP o Fax relay, usando el protocolo T.38, el cual es usado para llevar las comunicaciones por fax sobre una red IP (también soportan el protocolo T.30 para fax sobre la red telefónica conmutada)

Densidad de sistema

Los gateways SN10100 proporciona la mayor densidad de la industria en 1U de dimensión. Junto al ahorro de coste que lleva la necesidad de comprar menos equipos, la densidad del sistema proporciona reducción de costes por la menor necesidad de espacio y la reducción en gasto energético y necesidad de enfriamiento.

Eficiencia energética

Para la mayoría de los proveedores de servicios el coste la reducción del gasto energético llega a ser muy importante, normalmente por cada Vatio utilizado por un dispositivo se necesita otro vatio para la funcion de refrigeración. Los gateways SN10100 juega un rol importante en la reducción de coste, con un consumo un 2/3 inferior a los dispositivos de la competencia con similares características.

Mantenimiento y aprovisionamiento

Para mantener la convergencia de red contribuyendo positivamente al beneficio y la rentabilidad, los proveedores deben mantener el tiempo de funcionamiento de los dispositivos durante la introducción, opearación y mantenimiento de nuevos servicios. El SN10100 ofrece OAM&P (Operación, administración, mantenimiento, aprovisionamiento). OAM&P permite al proveedor definir una configuración inicial del SN10100 y de las demás opearciones de mantenimiento. Estas configuraciones pueden ir desde las simples, como almacenamientod e alarmas , hasta las más complejas como los cambios de sistema, añadir nuevo hardware o componentes de software y la aplicación de parches o actualizaciones de software.

Licenciamiento SS7

Opcionalmente el SmartNode 10100 puede utilizarse con interconexión por protocolo SS7, adquiriendo una licencia adicional SS7:
- Patton SN10K licencia SS7 (2-links) (Ref.0030400760010)
- Patton SN10K licencia SS7 (4-links) (Ref.0030400760017)
- SIPRFC soportados: 2327, 2976, 3261, 3262, 3263, 3264, 3311*, 3323*, 3325*, 3398, 3515*, 3578*, 3764, 3891, 4028 (*parcialmente)
- Puertos PRI4E1
- Tamaño1U, 43.66Alto x 442ancho x 406Largo mm
- Caracteristicas AdicionalesAmpliable hasta 240 canales
- Codecs SoportadosCodecs: G.711, G.723.1, G.726, G.729ab, T.38 • Other codecs: G.722.2 (AMR-WB), G.728, G.729eg, iLBC, clear mode (RFC 4040)
- Cancelador de eco HardwareCancelación de eco G.168 • 128 ms echo tail on all channels simultaneously
- Fuente de alimentacion90 to 260 VAC, 47 a 63 Hz • -40 to -60 VDC • Fuente de alimentación redundante, con dos entradas • Consumo de hasta 138 W
- Codec para FAXT.38 fax relay (V.17 and V.34) • Automatic G.711 fallback • Modem and data pass-through
- Hoja de característicasSN10100-A4_datasheet.pdf
- Manuales de usuario07MSN10100-UM.pdf
- Guia rapida de instalaciónSN10100-QS.pdf
- Guia de Administracion07MSWR65_SCG-UM.pdf

Smartmedia Gateway Patton SN10100 4E1(120 canales) SS7
