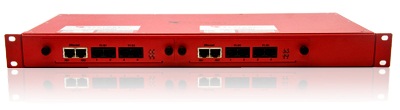

Redfone foneBRIDGE2 TDM sobre Ethernet (TDMoE)

Redfone foneBRIDGE2 elimina la necesidad de instalar tarjetas hardware TDM de primarios

E1 en servidores Asterisk con formato nativo TDMoE. Compatible con Asterisk, Elastix, FreeSwitch, Trixbox y otros.


NO ES UN GATEWAY DE PRIMARIO, ES UNA TARJETA 'EXTERNA' DE ENLACES E1.

FoneBRIDGE - Avanzada 7

Descripción

Los foneBridge2 son tarjetas de primarios que, en lugar de utilizar el conector PCI o PCIe, utilizan la red ethernet para comunicarse con el sistema.

Por lo tanto deben ser tratados como tarjetas (de hecho, los primeros foneBridges eran tarjetas Digium) y lo único peculiar que tiene es el "encapsulamiento" de datos PCI-MotherBoard a través de paquetes IP.

Ventajas
Es ideal en sistemas con dos o más servidores Asterisk ya que nos ahorramos el coste de varias tarjetas de comunicaciones y uno o varios failovers ISDN.

Los podéis encontrar en Productos > Alta Dsiponibilidad. Existen varios modelos:

  • 2 Primarios E1/T1
  • 4 Primarios E1/T1
  • Con/Sin cancelador de eco hardware

INSTALACION DE UN Redfone foneBRIDGE2

Paso 1 (Preinstalación)

El foneBRIDGE2 requiere de DAHDI.

Es altamente recomendable conectar el puerto de red ethernet del foneBridge2 diréctamente con la tarjeta de red del sistema (como se puede intuir, el sistema deberá disponer de varias tarjetas de red, y una de ellas es utilizada en exclusiva por el foneBridge2). Otra posibilidad es utilizar un switch para conectar el foneBridge a los Asterisk, pero hay grandes posibilidades que el switch se bloquee por la cantidad de tráfico constante que debe procesar, así que esta opción hay que evitarla siempre que se pueda.

Antes de empezar, debemos conocer los siguientes datos:

  • Nombre del interfaz de red que utilizaremos para el foneBridge2 (eth1, eth2,...)
  • Dirección MAC del puerto del foneBridge2 donde vamos a conectar el servidor.
  • Dirección MAC de la tarjeta de red del servidor que conectaremos al foneBridge2.
  • Dirección IP de la tarjeta de red que conectaremos al foneBridge2.

Paso 2 (Instalación)

Teniendo las fuentes del kernel (o los headers en su defecto), nos descargamos la versión de correcta de la web de Red-fone:https://support.red-fone.com/downloads/dahdi/

Una vez instalado DAHDI, debemos instalar los paquetes necesarios para utilizar el foneBridge2, para eso, ejecutaremos:
wget -c https://support.red-fone.com/downloads/tools/redfone_gen.sh
chmod 777 redfone_gen.sh

./redfone_gen.sh

Este script hara lo siguiente:

  • Detectar distribución que estamos utilizando.
  • Instalar automáticamente los paquetes necesarios dependencias.
  • Descargarse las librerías, herramientas y código necesario.
  • Compilar todo lo que se ha descargado.

Al final de este proceso, debemos poder ejecutar el comando: 'fonulator -V' que nos devolverá la versión instalada.

Paso 3 (Instalación II)

En el anterior paso, tendremos dos herramientas importantes:

fonulator: encargada de pedirle los primarios al foneBridge2.

fb_flash_util: encargada de conectar con el foneBridge2 y configurarlo.

Los foneBridge2 tienen 2 tarjetas de red y cada una tiene una dirección IP:
* fb1: 192.168.0.254
* fb2: 192.168.0.253
Estas IPs se pueden ver con el comando fb_flash_util -i eth1, siendo eth1 la tarjeta de red conectad al redfone

Para cambiar las IPs de los foneBridges2 es necesario reescribirlo en la FLASH interna, para ello ejecutamos el comando: fb_flash_util -i -c

No debemos cambiar ningún parámetro salvo las direcciones IP, por lo que para cada dato que nos pregunte, debemos escribir un guión - (signo menos) y darle al ENTER.

Paso 4 (Configuración)

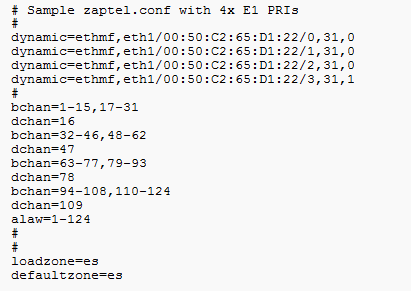

Archivo dahdi.conf de ejemplo:

;; eth1 es el interfaz de la tarjeta conectada al foneBridge2.
;; 00:50:C2... es la MAC del fb donde está conectado el servidor
;; Siempre va de 0 a 3 (4 spans) si hay más FBs, vuelven de 0 a 3
;; Canales (31) y la sincronización siempre es 0 salvo el último que es 1.

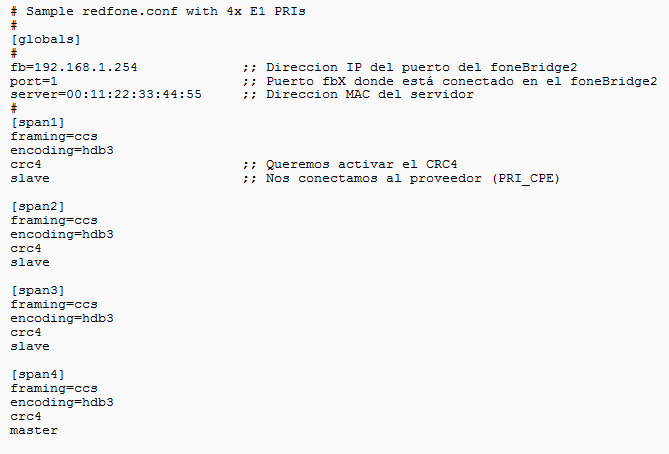

Archivo redfone.conf de ejemplo:

Y con esto tendremos funcionando nuestro Redfone foneBRIDGE2.

Aplicaciones principales:

  • Enlace E1 PRI  de terminación
  • Integración con PBX Asterisk
  • Sencillo, instalación en un solo servidor
  • Complejo, instalación en grupos Asterisk HA
  • Bancos de Canales y Alta Disponibilidad
  • Entornos Virtualizados en producción
  • Servidores Blade sin bus PCI disponibles
